ZAKRES PUBLIKACJI: ZBIORNIK PROCESOWY | PROJEKTOWANIE ZBIORNIKÓW I INSTALACJI
BRANŻA: PRZEMYSŁ CHEMICZNY

Przedsiębiorstwo produkujące środki czystości realizowało inwestycję związaną z rozbudową zakładu, która wiązała się z planowanym rozwojem produkcji. Inwestor poszukiwał więc wykonawcy, który kompleksowo zrealizuje dodatkowe do istniejących zbiorniki procesowe z chemoodpornego tworzywa sztucznego, o konkretnych parametrach zapewniających właściwy przebieg procesu technologicznego.

Wśród najważniejszych założeń znalazły się:

  • zapewnienie równomiernego mieszania medium w całej objętości i uniemożliwienia osadzania się frakcji stałych w dolnych partiach zbiornika, a także eliminacja stref martwych,
  • zapewnienie możliwości całkowitego opróżnienia zbiornika (spłynięcia nawet gęstego medium) po cyklu produkcyjnym,
  • opracowanie projektu zbiornika procesowego do produkcji szerokiej gamy środków myjąco-piorących wraz z doborem mieszadła.

Aby spełnić zamierzenia Inwestora kompleksowo zrealizowaliśmy zadanie polegające na zaprojektowaniu, wytworzeniu i montażu zbiornika procesowego z polipropylenu PP-H wyposażonego w mieszadło.

Zbiornik procesowy z mieszadłem założenia projektowe pod kątem produkcji

Projekt rozpoczął się od dokładnej analizy potrzeb i oczekiwanych parametrów końcowych procesu produkcji. W fazie koncepcyjnej odbyliśmy wizję lokalną i dyskusję w gronie osób decyzyjnych: Kierownika Produkcji, Szefa Utrzymania Ruchu, Dyrektora Technicznego oraz Prezesa Zarządu Zakładu.

W ramach konsultacji Inwestor otrzymał propozycję rozwiązań, popartą przykładami zrealizowanych zbiorników zbliżonego typu, wraz z omówieniem zalet i wad poszczególnych elementów i wariantów.

Faza projektowa zbiornika procesowego rozpoczęła się od dobru rozwiązań technicznych i konstrukcyjnych zbiornika – aparatu, w którym odbywać się będzie produkcja szerokiej gamy środków myjąco-piorących. Między innymi będą to płyny do prania oparte o mieszanki anionowych i niejonowych środków powierzchniowo czynnych o pH w zakresie 6-9.

Aby zapewnić bezpieczny przebieg prowadzonych procesów technologicznych zweryfikowaliśmy odporność chemiczną tworzywa planowanego do zastosowania podczas budowy zbiornika chemoodpornego. W tym wypadku wybór padł na polimer z grupy poliolefin – homopolimer polipropylenu PP-H o oznaczeniu technicznym w zależności od dostawcy (np. Roechling Polystone P (grey homopolymer), Simona AG PP-DWU RAL 7032 AlphaPlus).

Następnie przystąpiliśmy do doboru typu mieszadła, mocy, ilości i kształtu łopat. Celem było zapewnienie równomiernego mieszania medium w całej objętości i brak osadzania się frakcji stałych w dolnych partiach zbiornika oraz eliminacji tzw. stref martwych.

Konsultacje, audyt przemysłowy, koncepcja wdrożenia

Skorzystaj z doradztwa naszych ekspertów

Nie wahaj się skorzystać z doradztwa, dzięki któremu otrzymasz kompleksowe wsparcie na etapie przygotowania do inwestycji: ocenimy Twój problem, dokonamy analizy możliwych rozwiązań, pomożemy Ci zorientować się w kosztach i wskażemy właściwą drogę postępowania.

W efekcie wcześniejszych prac mogliśmy przelać koncepcję na papier. Dodatkowo uzgodniliśmy optymalne rozmieszczenie króćców w części pobocznicy (cylindrycznej nad dnem uniesionym) oraz w pokrywie – dachu zbiornika.

Określenie optymalnej długości zabudowy króćców oraz odcinków prostych do montażu lanc było możliwe po sprawdzeniu długości i sposobów montażu oraz działania sensorów i czujników.

zbiorniki produkcyjne, mieszalnik
zbiornik cylindryczny PP

Gdy mieliśmy już ustalone warunki pracy i parametry medium (tj. gęstość, lepkość, temperaturę cieczy, temperaturę otoczenia), geometrię zbiornika, a także ilość, rodzaj i rozmieszczenie króćców, mogliśmy przystąpić do jednego z ważniejszych elementów projektu, czyli wykonania obliczeń wytrzymałości i statyki zbiorników z tworzywa.

Zadanie zrealizowaliśmy wspomagając się komputerowymi programami obliczeniowymi. Dzięki nim dokonaliśmy kalkulacji statyki zbiornika, określiliśmy minimalne niezbędne grubości ścianek poszczególnych fragmentów i sekcji zbiornika oraz dobraliśmy rodzaje / typy spoin.

Elementy konstrukcyjne zbiornika do produkcji środków piorących

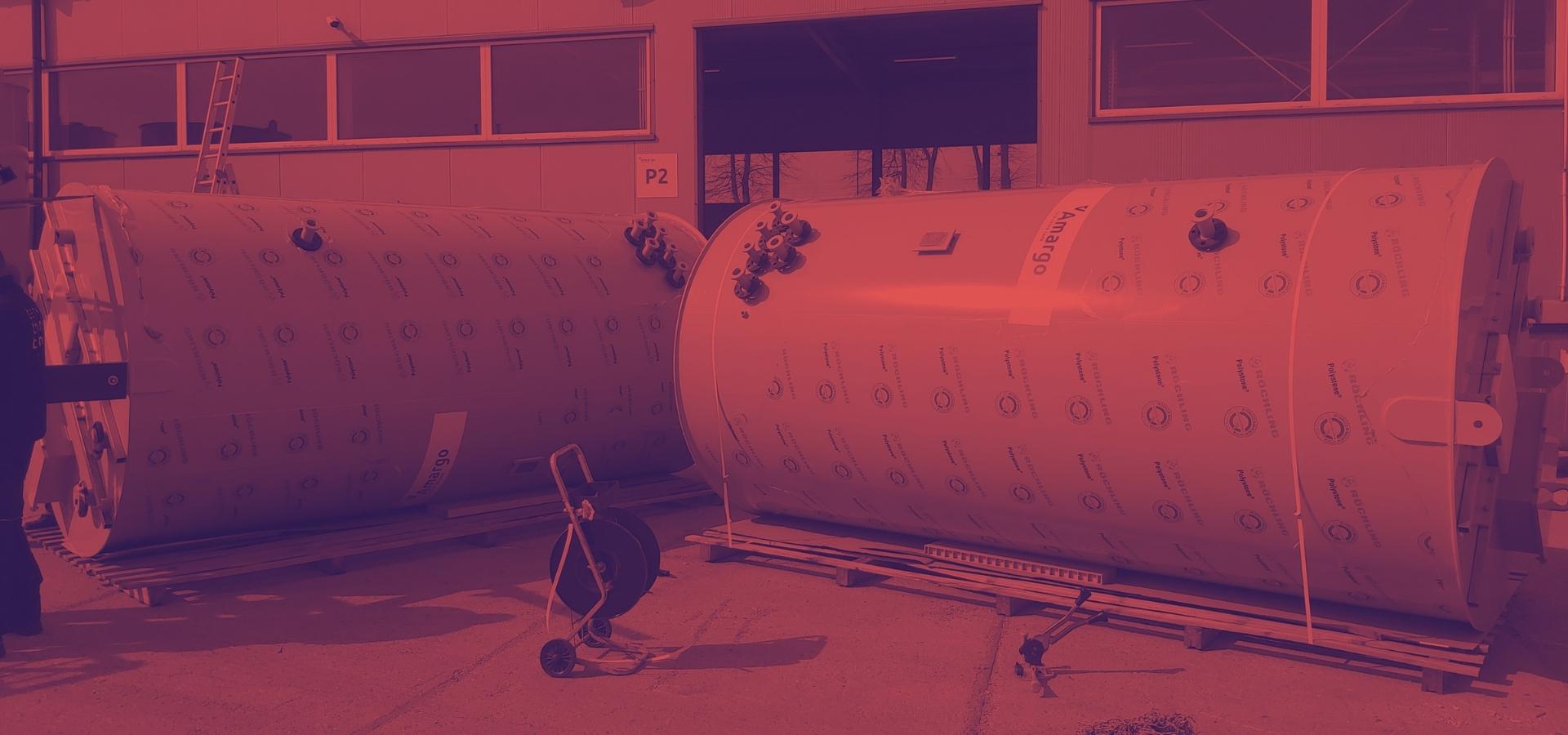

Zaprojektowaliśmy i wyprodukowaliśmy polipropylenowy zbiornik procesowy cylindryczny z dnem pochyłym, które umożliwi całkowite opróżnienie zbiornika (spłynięcia nawet gęstego medium) po cyklu produkcyjnym.

Wśród elementów wyposażenia zbiornika procesowego znalazły się:

  • mieszadło łopatkowe,
  • podpora dolna wału,
  • profile wzmacniające i podtrzymujące,
  • krata zabezpieczająca – ze względów BHP,
  • klapa rewizyjna na zawiasach.

Dobór przemysłowych mieszadeł łopatkowych Promitec – w tym przypadku Hennlich – był poprzedzony omówieniem parametrów medium, lepkości, cyklu dozowania składników i warunków pracy (określenie, czy w obrębie pracy zbiornika występują strefy zagrożenia wybuchem). Po konsultacjach ustaliliśmy:

  • niesymetryczne mocowanie względem osi zbiornika,
  • zabudowę zatapialnych mieszadeł kubełkowych pionowych w dolnej partii (typu Promi Jet, wytwarzające zmiany ciśnienia, podrywania medium od dna (frakcji sedymentujących)),
  • zabudowę łopatkowych / śmigłowych w górnej partii,
  • wał dzielony ułatwiający montaż / demontaż mieszadła niezależnie od wysokości hali.

Ponadto określone zostały moc silnika, typ motoreduktora oraz pozostałe niezbędne kwestie.

Właz / klapę rewizyjną zbiornika zamocowaliśmy na zawiasach chemoodpornych. Dodatkowo zastosowaliśmy zamykaną kratę zabezpieczającą przed przypadkowym wpadnięciem do zbiornika. Wszystko po to, by zapewnić najwyższy poziom bezpieczeństwa i higieny pracy.

Realizacja zadania została z sukcesem wykonana w ustalonym harmonogramie. Wszelkie prace były poparte testami i próbami oraz odbiorami technicznymi. Wedle ustalonego zakresu zrealizowaliśmy montaż, wykonaliśmy rurociągi, zalanie, rozruch próbny, ruch regulacyjny oraz asysta podczas pierwszego załadunku / rozładunku.

Klient mógł liczyć na fachowe doradztwo na każdym etapie realizacji inwestycji – począwszy od koncepcji, poprzez propozycję rozwiązania, wprowadzenie zgłoszonych zmian, uwag, finalne projekty wykonawcze, dokumentację powykonawczą, jakościową oraz techniczno-ruchową DTR.

Zbiorniki chemoodporne w praktyce

[AKTUALIZACJA MATERIAŁU: 08.2024]

Poznaj ścieżkę od etapu koncepcji, przez projektowanie, po produkcję i eksploatację zbiorników na chemikalia – wykorzystaj nowe kompetencje w swojej inwestycji! Ponad 50 stron wiedzy w jednym miejscu!

Co zyskał producent środków czystości?

  • Zapewnienie niezawodnej pracy z substancjami stosowanymi w produkcji środków do prania dzięki wykonaniu zbiornika z polipropylenu PP – tworzywa o wysokiej odporności chemicznej i wytrzymałości
  • Gwarancję zachowania jakości produkcji i ograniczenie ryzyka przestojów dzięki doborowi odpowiedniego rodzaju mieszadła (mieszadło kubełkowe pionowe w dolnej partii zbiornika, wytwarzające zmiany ciśnienia, podrywania frakcji sedymentujących medium od dna)
  • Zapewnienie sprawnej i łatwej obsługi dzięki możliwości opróżnienia zbiornika po cyklu produkcyjnym (konstrukcja zbiornika z dnem pochyłym)
  • Pełne wsparcie w całym procesie realizacji inwestycji, co zapewniło sprawny przebieg prac od koncepcji po montaż zbiornika na obiekcie – tym samym Inwestor mógł realizować plany związane z rozwojem produkcji
