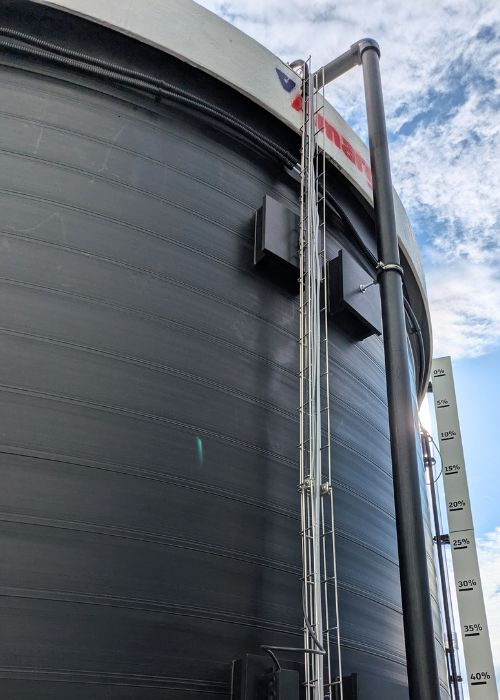

Pełne wsparcie w UDT – badania odbiorcze zbiorników magazynowych dozorowych

W ramach współpracy zapewniamy:

• opracowanie i uzgodnienie dokumentacji technicznej z jednostką UDT,
• organizację badań odbiorczych i prób szczelności,
• reprezentację Klienta przed Inspektorem Urzędu Dozoru Technicznego.

Dzięki temu cały proces przebiega płynnie, bez zbędnych przestojów i nerwów. Oszczędzasz czas, unikasz ryzyka formalnych błędów i masz pewność, że Twój zbiornik zostanie dopuszczony do eksploatacji zgodnie z przepisami.

Amargo – Twój partner w projektowaniu, produkcji i odbiorach zbiorników magazynowych na substancje żrące, trujące i niebezpieczne

Proces produkcji zbiornika bezciśnieniowego przeznaczonego do magazynowania substancji trujących lub żrących wymaga precyzyjnego i zgodnego z przepisami podejścia. Poniżej przedstawiamy kolejność kluczowych etapów, które zapewniają bezpieczeństwo, trwałość oraz pełną zgodność z wymogami Urzędu Dozoru Technicznego.

Etap I (zakres producenta – występuje zawsze)

1. Zebranie wymagań dotyczących inwestycji w zbiornik dozorowy

Rozpoczynamy od rozmowy z Tobą. Ustalamy typ, rozmiar oraz przeznaczenie zbiornika. Możliwa jest też wizja lokalna, aby jeszcze lepiej poznać potrzeby Twojego zakładu oraz wszystkie kluczowe aspekty tak, byśmy mogli kompleksowo zrozumieć wszystkie warunki i wymagania. Dzięki temu wychwycimy ewentualne czynniki, które mogą wpłynąć na realizację projektu, a o których możesz nie być świadomy lub które mogłyby zostać pominięte.

2. Dobór materiałów i technologii wytwarzania zbiornika

Wskazujemy najlepsze materiały oraz technologie produkcji, dostosowane do rodzaju substancji i warunków pracy zbiornika. W Amargo dysponujemy nowoczesnymi liniami produkcyjnymi do wytwarzania konstrukcji z tworzyw termoplastycznych (PE, PP, PVC, PVDF, ECTFE/FEP/PFA) oraz w technologii formowania z tworzyw sztucznych wzmocnionych włóknem szklanym (kompozyty). Całe nasze zaplecze technologiczne i produkcyjne jest dostępne do obejrzenia podczas wizyt referencyjnych w naszym zakładzie.

3. Obliczenia wytrzymałościowe

Przeprowadzamy obliczenia wytrzymałości statycznej z uwzględnieniem obciążeń wynikających z parametrów czynnika roboczego, chemoodporności materiału, biorąc pod uwagę zakładany minimalny czas pracy zbiornika.

4. Opracowanie projektu wykonawczego

Tworzymy kompletną dokumentację techniczną zbiornika oraz urządzenia zabezpieczającego przed wyciekami, zgodnie z obowiązującymi przepisami UDT.

5. Uzgodnienie projektu z UDT

Przekazujemy projekt do odpowiedniego oddziału Urzędu Dozoru Technicznego i uzyskujemy niezbędne akceptacje.

6. Kompletacja materiałów

Kompletujemy materiały oraz certyfikaty jakości niezbędne do produkcji zbiornika magazynowego (w zakresie płyt, kształtek rur, drutów spawalniczych), gwarantując tym samym najwyższą jakość finalnego produktu.

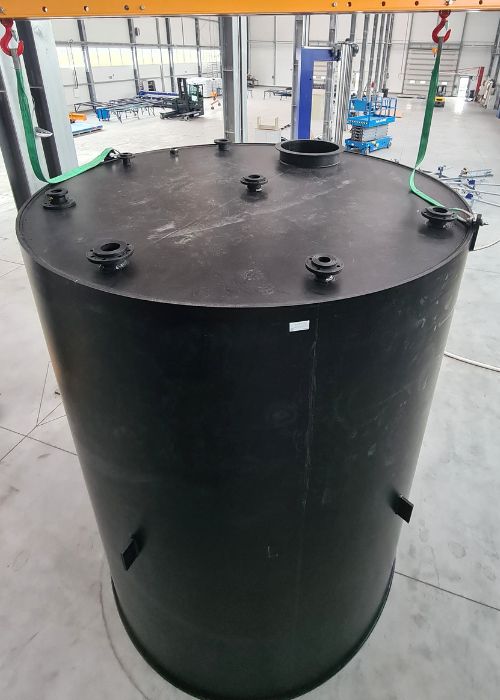

7. Produkcja zbiornika

Wytwarzamy zbiornik przemysłowy zgodnie z zatwierdzonym projektem wykonawczym (w dokumentacji przekazanej do uzgodnienia powinny być wskazane m.in. parametry pracy zbiornika, oraz etapy i zalecenia do przeprowadzenia kontroli szczelności wykonanego zbiornika), normami zakładowymi i obowiązującymi normami jakości.

8. Odbiory techniczne wykonanego zbiornika oraz wanny zabezpieczającej

Sprawdzamy kompletność dokumentacji powykonawczej, w tym poświadczenia wykonania dla zbiornika i wanny ochronnej, DTR zbiornika magazynowego, zaświadczenia potwierdzające uprawnienia zakładu do produkcji urządzeń objętych odbiorem oraz pozostałe dokumenty wymagane przepisami.

Przeprowadzamy również badanie budowy zbiornika i wanny zabezpieczającej, weryfikując zgodność wykonania z projektem zatwierdzonym przez UDT. Jeśli w trakcie realizacji pojawiły się zmiany, przedstawiamy kartę zmian oraz w razie potrzeby oświadczenia i dodatkowe obliczenia lub badania przygotowane przez dział Kontroli Jakości.

We współpracy z inspektorem UDT odpowiedzialnym za odbiór wykonujemy badanie szczelności zgodnie z zapisami w projekcie wykonawczym lub uzgodnioną kartą badań.

W przypadku realizacji zbiornika bezpośrednio w miejscu jego eksploatacji, wcześniej uzgadniamy z inspektorem UDT przebieg wszystkich wymaganych badań odbiorczych, w tym badania budowy oraz próby szczelności.

Dbamy o to, aby cały proces był zaplanowany zgodnie z wymaganiami urzędu i przebiegł bez zakłóceń.

9. Przekazanie zbiornika i dokumentacji

Po pomyślnym zakończeniu wszystkich prac przekazujemy zbiornik magazynowy dozorowy wraz z pełną dokumentacją powykonawczą do Zamawiającego. Przygotowujemy komplety wydrukowanych egzemplarzy i organizujemy ich przekazanie.

Etap II (zakres eksploatującego – opcja dodatkowa)

Każdy zbiornik należy poddać w miejscu zainstalowania badaniom odbiorczym oraz zarejestrować w UDT do czynnej eksploatacji. Zgodnie z obowiązującym rozporządzeniem, za przeprowadzenie tego procesu odpowiada użytkownik zbiornika (eksploatujący). Istnieje jednak możliwość formalnego przekazania tego obowiązku innemu podmiotowi na podstawie pisemnego upoważnienia do reprezentowania przed UDT. W praktyce oznacza to, że możemy kompleksowo przejąć cały proces w Twoim imieniu.

Zgodnie z §74 rozporządzenia, zbiornik może być przekazany do rozruchu przed zakończeniem badań odbiorczych tylko i wyłącznie wtedy, gdy wyłącznym celem rozruchu prowadzonego pod nadzorem osoby odpowiedzialnej za rozruch będzie sprawdzenie prawidłowości działania zbiornika, jego zabezpieczeń i osprzętu oraz ewentualna regulacja instalacji napełniania i opróżniania (zapisy nie zezwalają na eksploatację).

1. Zakres potrzebnych dokumentów i czynności

Aby zgłosić zbiorniki do badania odbiorczego „w ruchu” w UDT dopuszczającego do eksploatacji niezbędne są:

• komplet dokumentacji technicznej zbiorników,
• komplet dokumentacji wyposażenia dodatkowego zbiorników,
• zbiorniki z wyposażeniem zamontowane w miejscu eksploatacji,
• zbiorniki napełnione czynnikiem roboczym, w ilości wskazanej przez inspektora UDT,
• czujniki przepełnienia i przecieku będące na wyposażeniu zbiorników podłączone do systemu ostrzegawczego z sygnalizacją optyczno-dźwiękową,
• instrukcja eksploatacji z opisem działania całego systemu zawierającego również zbiorniki magazynowe,
• uzupełnienie dokumentacji dla UDT o mapę terenu/ zakładu z naniesionymi zbiornikami,
• wypełniony i podpisany wniosek o rejestrację zbiorników w UDT oraz upoważnienie dla firmy reprezentującej w procesie (w tym przypadku Amargo),
• złożenie 2 kompletów dokumentacji w UDT, uzgodnienie terminu badań, asysta podczas badań odbiorczych.

Po pozytywnych odbiorach UDT i przeprowadzonych badaniach w ruchu, zbiorniki mogą pozostawać napełnione czynnikiem roboczym, pełniąc funkcję zbiorników magazynowych z odbiorami i dopuszczeniami UDT. Jednocześnie zaleca się podłączenie zbiornika do docelowej instalacji, np. stanowiska rozładunku UNO, w celu wykonania pierwszego napełnienia zgodnie z przepisami oraz uniknięcia późniejszej ingerencji przy zbiorniku i instalacjach po odbiorach. Dzięki temu inspektor może przeprowadzić odbiory w konfiguracji docelowej i w stanie wykonania przewidzianym dla eksploatacji, minimalizując ryzyko uszkodzeń.

2. Przebieg badań odbiorczych

Na podstawie naszych doświadczeń z dużymi zakładami przemysłowymi (branża spożywcza, chemiczna, energetyczna), wiemy, że każde badanie „w ruchu” może wyglądać nieco inaczej, w zależności od preferencji konkretnego inspektora czy specyfiki instalacji.

Przykładowo proces może wyglądać następująco:

• przesyłamy komplet dokumentów do właściwego oddziału UDT, uzgadniamy z inspektorem zarówno termin, jak i szczegóły przebiegu badania;
• w porozumieniu z klientem ustalamy również dogodny termin napełnienia zbiornika czynnikiem roboczym, zgodnie z wymaganiami inspektora. Ilość napełnienia nie jest ściśle określona w przepisach i zależy od decyzji konkretnego inspektora. Oznacza to, że w jednym przypadku może być wymagane np. kilka metrów sześciennych, w innym pełne zalanie zbiornika;
• spotykamy się na miejscu odbioru przy zbiorniku, gdzie ponownie omawiamy sposób jego działania: napełnianie, opróżnianie, zabezpieczenia, sygnały alarmowe oraz działanie sygnalizacji świetlno-dźwiękowej;
• w przypadku niektórych realizacji, np. w dużych zakładach przemysłowych, dochodzi dodatkowy etap, którym jest kontrola szczelności króćca poboru zlokalizowanego w pobocznicy zbiornika, wstawionego w zespoloną wannę wychwytującą. W takich sytuacjach wykonujemy połączenia zgrzewane, bezkołnierzowe, co pozwala sprawdzić szczelność zarówno króćca, jak i rurociągu poboru przechodzącego przez dwa płaszcze – zbiornika i wanny ochronnej;
• po pozytywnym przebiegu badania, inspektor przekazuje oficjalną dokumentację przez system eUDT. Dokumentacja z badania może być uzupełniana również w biurze klienta, a następnie przekazywana w wersji papierowej.

Materiał do pobrania – dla projektantów, wykonawców, inwestorów

Q&A na temat rejestracji i odbiorów zbiorników magazynowych dozorowych w UDT

KLIKNIJ KONKRETNE PYTANIE, BY POZNAĆ ODPOWIEDŹ

Na czym polega zarejestrowanie zbiornika bezciśnieniowego magazynowego w UDT?

Rejestracja chemoodpornego zbiornika magazynowego w UDT obejmuje złożenie wniosku w odpowiednim oddziale Urzędu Dozoru Technicznego tradycyjnie w formie papierowej lub przez portal eUDT. Do wniosku należy dołączyć wymagane dokumenty w dwóch kompletach oraz przeprowadzić badania odbiorcze przeprowadzane przez inspektora UDT. Po pozytywnym zakończeniu procedury urząd wydaje decyzję dopuszczającą zbiornik do eksploatacji wraz z księgą rewizyjną.

Jakich dokumentów potrzebuję, by zgłosić do eksploatacji w UDT zbiornik magazynowania chemikaliów?

Potrzebny jest komplet dokumentacji technicznej zbiornika, instrukcja eksploatacji, dokumentacja dodatkowego wyposażenia, wniosek o rejestrację w UDT oraz upoważnienie dla podmiotu reprezentującego Cię przed UDT.

Gdzie się udać i jakie kroki wykonać, by zgłosić zbiornik magazynowy dozorowy do UDT?

Zgłoszenie składa się w odpowiednim oddziale UDT właściwym dla lokalizacji instalacji. Należy przygotować dokumentację, ustalić termin badań odbiorczych i asystować podczas badań lub powierzyć cały proces zaufanemu partnerowi.

Jakie materiały przygotować do wniosku zgłaszającego zbiornik dozorowy do UDT?

Wniosek zawiera dane inwestora, specyfikację i parametry zbiornika, rodzaj magazynowanej substancji i wymagania eksploatacyjne. Trzeba dostarczyć więc dokumentację techniczną zbiornika, w tym certyfikaty materiałów, obliczenia wytrzymałościowe statyki zbiornika, DTR zbiornika, instrukcję eksploatacji oraz dokumenty dotyczące wyposażenia dodatkowego i ochrony środowiska. Wniosek można wypełnić samodzielnie lub zlecić firmie zajmującej się pełnym wsparciem procesu zgłoszenia w UDT.

Czy paszport zbiornika dozorowego od producenta i protokół szczelności to wszystko, czego potrzebuję, by zgłosić do UDT zbiornik?

Nie, potrzebna jest pełna dokumentacja techniczna, instrukcje obsługi, certyfikaty materiałów, dokumenty dodatkowego wyposażenia oraz komplet wniosków rejestracyjnych.

Czy podczas odbioru w ruchu należy zasymulować inspektorowi UDT działanie czujników wycieku i poziomu max zbiornika magazynującego kwas?

Tak, inspektor wymaga weryfikacji działania systemów zabezpieczających, w tym czujników przepełnienia i wykrywania wycieków, aby upewnić się, że zbiornik dozorowy spełnia normy bezpieczeństwa.

Kto zajmuje się zgłaszaniem zbiorników do dozoru UDT?

Procesem zajmuje się najczęściej inżynier ds. dozoru technicznego lub firma świadcząca pełne wsparcie w UDT, posiadająca doświadczenie w dokumentacji i odbiorach zbiorników magazynowych dozorowych.

Komu mogę zlecić i ile kosztuje zgłoszenie do czynnej eksploatacji zbiornika magazynowania związków żrących, trujących, niebezpiecznych?

Za zgłoszenie zbiornika dozorowego odpowiada eksploatujący, czyli właściciel lub podmiot prowadzący zakład, w którym zbiornik ma być używany. Zgodnie z przepisami możesz powierzyć to również producentowi zbiornika lub firmie specjalizującej się w obsłudze formalnoprawnej UDT. Koszt zależy od zakresu obsługi tj. od przygotowania dokumentacji po pełną reprezentację podczas odbiorów.

Czy dostawca / wytwórca / producent może za mnie zgłosić zbiornik magazynowy w UDT do czynnej eksploatacji? I co jest do tego potrzebne?

Tak, jeśli otrzyma pisemne upoważnienie do reprezentowania przed UDT. Wówczas zajmuje się pełnym procesem tj. od dokumentacji po asystę podczas odbiorów i zgłoszenie do ewidencji UDT.

Na czym polegają badania odbiorcze zbiornika dozorowego w myśl rozporządzenia UDT i przepisów?

Badania odbiorcze sprawdzają zgodność wykonania zbiornika z projektem, szczelność, działanie urządzeń zabezpieczających oraz poprawność dokumentacji technicznej.

Jak przebiega po zainstalowaniu zbiornika dozorowego UDT (magazyn chemii) zgłoszenie i odbiór w miejscu instalacji?

Proces obejmuje montaż zbiornika, napełnienie czynnikiem roboczym, sprawdzenie działania systemów zabezpieczeń, przeprowadzenie badań odbiorczych oraz zarejestrowanie zbiornika w UDT do czynnej eksploatacji.
