Standardowy typoszereg magazynowych zbiorników bezciśnieniowych UDT – optymalizacja kosztów przy najwyższej jakości

Bardzo często realizujemy zadania, które wymagają indywidualnego podejścia jeśli chodzi o chociażby gabaryty zbiorników na chemikalia. Mimo to, realizacja zadań ze zoptymalizowanego, standardowego typoszeregu również znajduje grono swoich odbiorców.

Dla łatwiejszego odnalezienia się w rozwiązaniach standardowych vs. niestandardowych nasz dział technologii przygotował typoszereg bezciśnieniowych zbiorników podlegających pod dozór UDT, z możliwością niewielkich modyfikacji.

Najważniejsze informacje:

  • Zbiornik przeznaczony do magazynowania: NaOH 50%, HCl, lub koagulantów PIX / PAX
  • Pojemności zbiorników: 1,6÷21 m3
  • Materiał wykonania zbiorników z typoszeregu: PE100
  • Zbiornik wyposażony w wannę zabezpieczająco-wychwytującą podzbiornikową
  • Ilość króćców do modyfikacji
  • Dach zbiornika stożkowy, dno płaskie
  • Możliwość posadowienia wewnątrz / na zewnątrz
  • Czas pracy zbiornika obliczeniowy: 20 lat

Zbiorniki na inne substancje chemiczne oraz o pojemnościach i wymiarach spoza typoszeregu produkujemy na indywidualne zamówienie. Wystarczy, że wypełnisz i prześlesz do nas formularz doboru zbiornika, a my dobierzemy najlepsze (optymalne technicznie i ekonomicznie) rozwiązanie.

Korzyści:

  • Wysoka jakość – każdy etap produkcji kontrolują nasi wykwalifikowani pracownicy
  • Wsparcie przy uzgodnieniu procedur UDT (jeśli niezbyt dobrze poruszasz się w zakresie obostrzeń prawnych dotyczących magazynowania i rozładunku substancji żrących jest to idealne rozwiązanie)
  • Standardowe rozwiązanie = skrócony czas realizacji
  • Optymalizacja kosztów

Dane, jakie zostały założone dla typoszeregu:

Czynnik roboczyGęstość (g/cm3)
NaOH 50%< 1,5
HCl < 37%< 1,2
PIX< 1,5
PAX< 1,38

Maksymalna temperatura czynnika roboczego: 20oC / 30oC / 40oC.

Vc (m3) – dopuszczalna pojemność całkowita zbiornika (zgodnie z obliczeniami statyki zbiorników jest to 95% całkowitej pojemności zbiornika od dna do dachu)

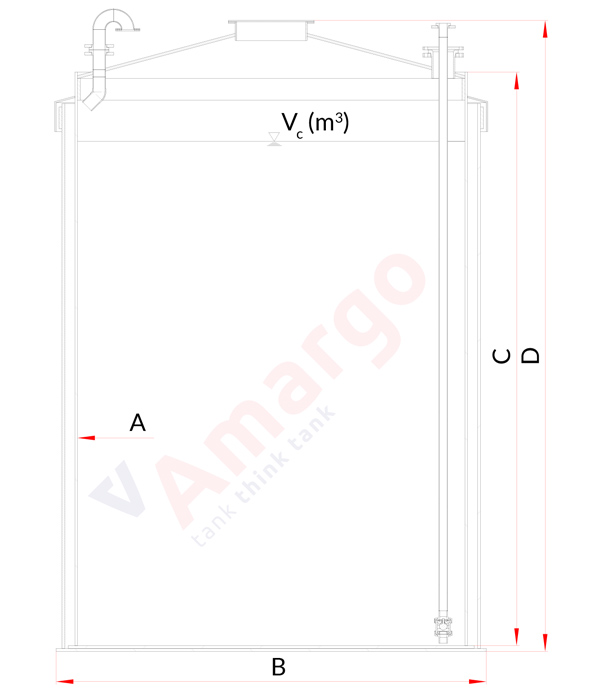

A (mm) – średnica wewnętrzna zbiornika magazynowego
B (mm) – średnica dna wanny wychwytowej
C (mm) – wysokość cylindra zbiornika magazynowego (bez grubości dna zbiornika)
D (mm) – wysokość całkowita kompletu (wanna ochronna ze zbiornikiem)

Typoszereg zbiorników magazynowych bezciśnieniowych wykonanych z PE100 z odbiorem UDT

Lp.Vc (m³)B (mm)A (mm)C (mm)D (mm)
11,61500120015001700
22,11500120020002200
33,21500120030003300
44,31500120040004300
53,12000170015001700
64,22000170020002200
76,42000170030003300
88,52000170040004300
98,33000270015001700
1010,53000270020002200
1115,53000270030003300
12213000270040004300

Przyjęte standardowe ilości króćców*:

  1. króciec napełniania z kolanem 45 stopni – 1 szt. (Dmax – 160 mm)
  2. króciec opróżniania do montażu lancy ssącej – 1 szt.
  3. króciec odpowietrzenia (tuleja kołnierzowa) – 1 szt. (Dmax – 160 mm)
  4. właz rewizyjny DN500 – 1 szt.

*Dodatkowe króćce na zamówienie.

Dodatkowe wyposażenie zbiornika w zależności od potrzeb:

  • Poziomowskaz suchy z listwą wysokości napełnienia
  • Czujnik przecieku do wanny
  • Czujnik przepełnienia zbiornika
  • Sterowniki do czujników
  • Stycznik poziomu (montaż na poziomowskazie suchym)
  • Czujnik radarowy + osłona z PE
  • Daszek ochronny do wanny
  • Lanca ssąca z zaworem zwrotnym PVC D32 , Lmax 4000 mm
  • Lanca ssąca z zaworem zwrotnym PVC D63 , Lmax 4000 mm
  • Kolano 180 stopni odpowietrzające, zabezpieczone siatką, Dmax 160 mm

Zbiorniki z tworzywa zgodnie z obowiązującymi standardami

Aby spełnić rygorystyczne – nie tylko obecne, ale również przyszłe standardy – dokonaliśmy aktualizacji naszej wewnętrznej normy technologicznej produkcji zbiorników i stworzyliśmy precyzyjne zapisy normy zakładowej nr NZ-AM/14192/TERM/2020, które określają najlepszą możliwą technologię budowy zbiorników bezciśnieniowych z tworzyw termoplastycznych. Zapisy normy odnoszą się do przyjętych danych wsadowych obliczeń. Więcej informacji znajdziesz w poniższym artykule.

Magazynujesz substancje niebezpieczne i szukasz zbiornika chemoodpornego? Daj nam znać, pomożemy wybrać najlepsze rozwiązanie!

Jeśli szukasz zbiornika do magazynowania substancji niebezpiecznych lub wspomagającego realizowane procesy technologiczne, zachęcamy do kontaktu. Najlepszym sposobem będzie wypełnienie i przesłanie formularza doboru zbiornika chemoodpornego, który możesz pobrać powyżej. Znajdują się w nim najważniejsze parametry, które pozwolą nam na poznanie Twoich potrzeb i sprawne przygotowanie wstępnej wyceny.
