Glikol pod kontrolą: jak zabezpieczyliśmy instalację chłodzenia w obiekcie muzealnym

W muzeum, gdzie cenne eksponaty wymagają stabilnych warunków klimatycznych, każda przerwa w pracy chłodzenia bywa ryzykowna. Dlatego inwestor zwrócił się do nas z konkretnym zadaniem: zaprojektować i dostarczyć zbiorniki pozwalające bezpiecznie zrzucić i zmagazynować glikol z instalacji chłodzenia na czas awarii lub prac serwisowych. Wśród kluczowych wymagań znalazły się szczelność konstrukcji, odporność chemiczna materiału, niezawodność oraz termin realizacji.

Wyzwanie inwestora – praktyka istniejącego obiektu

Problem, który musieliśmy rozwiązać, jest typowy dla Zarządców budynków: wąskie przejścia i ograniczona logistyka w maszynowni. Do tego dochodził brak możliwości szybkiego, kontrolowanego zrzutu glikolu z pracującej instalacji.

Postawione przed nami zadanie było więc dwuetapowe:

1. stworzenie bezpiecznego punktu odciążenia instalacji,
2. zapewnienie awaryjnego magazynowania medium z pełnym zabezpieczeniem otoczenia (eliminacja ryzyka wycieku i spełnienie norm BHP).

Z perspektywy BHP i służb utrzymania ruchu muzeum liczyło się także proste serwisowanie oraz pewność działania od pierwszego dnia.

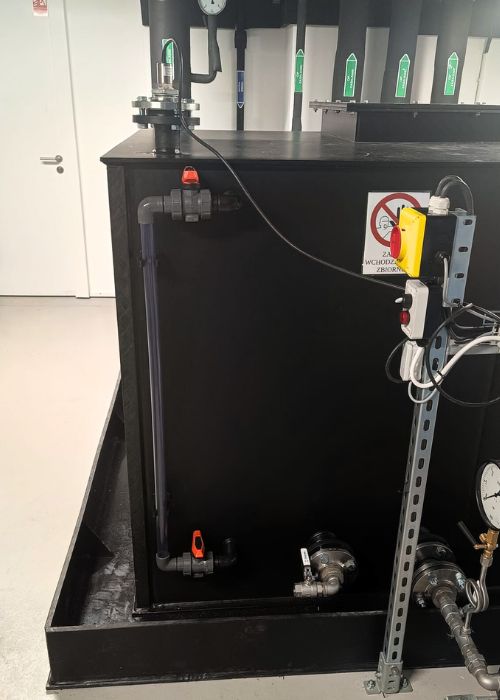

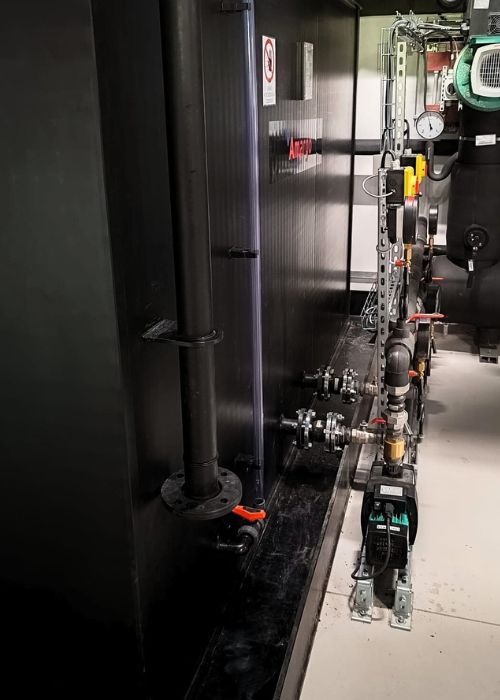

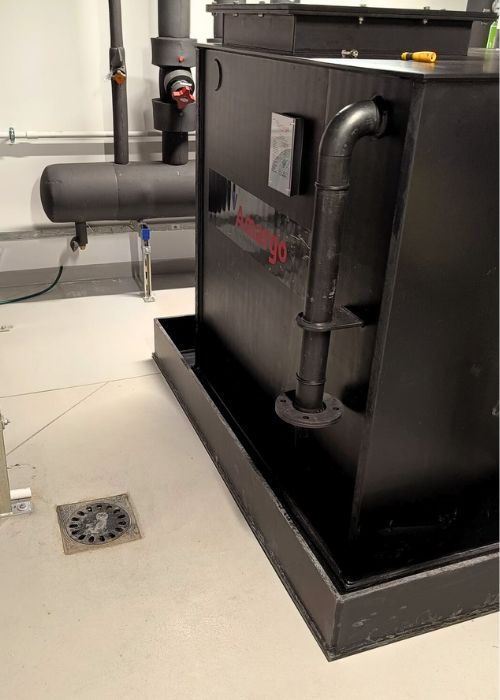

Nasza odpowiedź: dwa zbiorniki na glikol z wannami wychwytowymi, dopasowane do przestrzeni muzeum

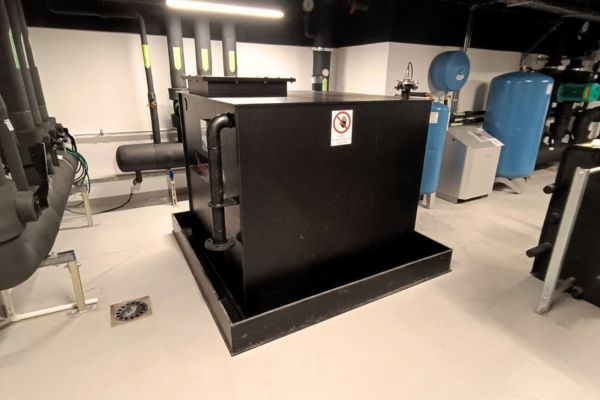

Po audycie miejsca posadowienia zaproponowaliśmy rozwiązanie oparte na dwóch zbiornikach do glikolu wraz z dedykowanymi wannami wychwytowymi z PE. Całość została dostosowana do geometrii pomieszczeń i dróg transportowych (kwestia „wniesienia w całości” vs. montaż in-situ była jednym z kluczowych aspektów koncepcji).

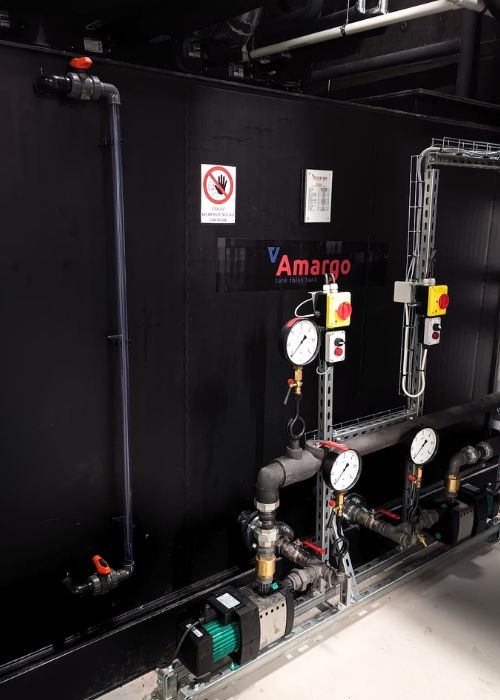

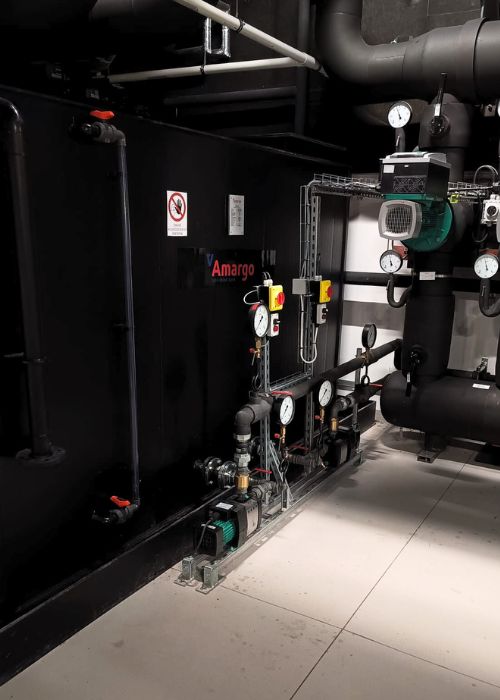

Zakres dostawy objął komplet elementów umożliwiających szybkie włączenie układu do istniejącej instalacji.

Dlaczego technologia modułowa z tworzywa sprawdza się w takich obiektach, jak muzeum?

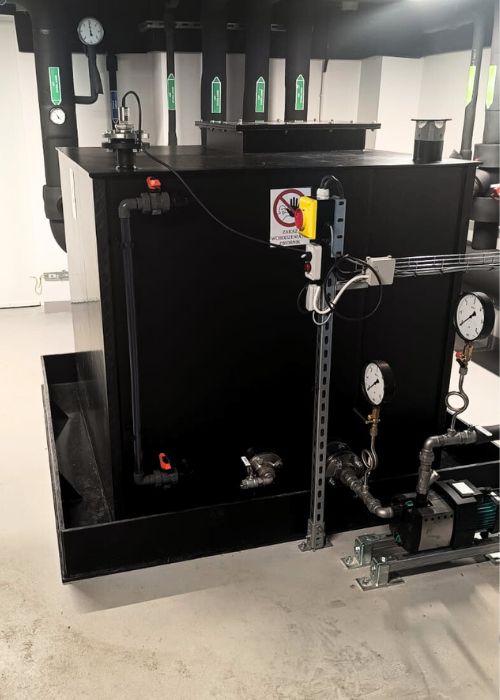

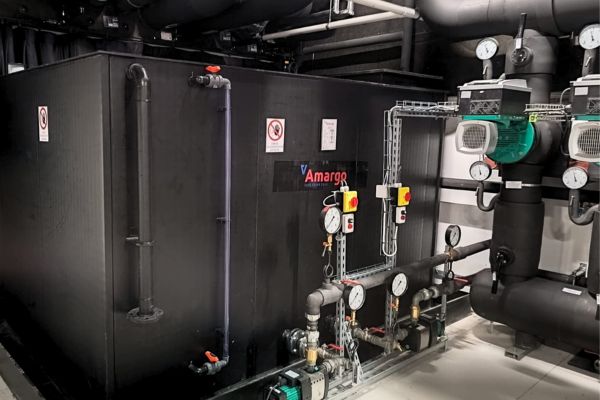

Zbiorniki magazynowe glikolu o pojemnościach użytkowych 2 m³ i 10 m³ wykonaliśmy w technologii AmargTank MultiPower^® z modułowych płyt typu „sandwich” z paneli PE. Technologia zapewnia sztywność bez stalowych profili i eliminuje ryzyko korozji.

W praktyce, w procesie decyzyjnym o wyborze rozwiązania, dominują trzy czynniki:

1. Logistyka i tempo prac

Konstrukcja modułowa pozwala budować zbiorniki w istniejących budynkach bez wyburzeń ścian i innych ingerencji w konstrukcję, co znacząco skraca przestój instalacji. Panele można wnosić i łączyć na miejscu (montaż in-situ). To znacząco skraca przestój instalacji – kluczowy wskaźnik dla Zarządcy.

2. Masa i ergonomia

Płyty MultiPower są lekkie (rzędu ~13–14 kg/m² w zależności od materiału), a jednocześnie sztywne. To ułatwia wniesienie elementów i późniejszą eksploatację.

3. Właściwości materiałowe (gwarancja niezawodności)

Ściany o dobrej izolacyjności cieplnej (ok. 1,7 W/m²·K) ograniczają niepożądane zjawiska, jak nagrzewanie medium czy wykraplanie na ściankach.

Spoiny wykonujemy zgodnie z wytycznymi DVS/SKZ, a szczelność weryfikujemy próbą iskrową i/lub 24-godzinną próbą wodną.

Fundament projektu zbiorników na glikol: od analizy doboru materiału i obliczeń wytrzymałościowych po gwarancję bezpieczeństwa

Aby zapewnić wieloletnią, bezawaryjną pracę, nie uznajemy kompromisów. Kluczowy jest dla nas etap analityczno-obliczeniowy, w którym fundamentem jest dobór odpowiedniego materiału do medium i warunków pracy.

W ramach każdego projektu przeprowadzamy:

• analizę chemoodporności w ramach której sprawdzamy rodzaj i stężenie glikolu, domieszki oraz czystość medium. Na tej podstawie wskazujemy optymalny materiał (np. PP-C lub HDPE) i jego wariant kolorystyczny (pod kątem UV), który zapewni wieloletnią trwałość.
• analizę warunków termicznych – uwzględniamy zakres temperatur pracy, wahania dobowe i sezonowe oraz możliwe skoki temperaturowe. Pozwala to dobrać konstrukcję odporną na odkształcenia i ograniczyć ryzyko kondensacji.
• wyznaczenie współczynników redukcyjnych tj. określamy kluczowe parametry (wpływ temperatury, czasu, pełzania materiału, rodzaju złączy), które są niezbędne do wykonania pełnych i wiarygodnych obliczeń statyki zbiornika.

Wyniki tych analiz pozwalają nam precyzyjnie zaprojektować każdy detal tj. grubości ścianek, przekroje, rodzaj wzmocnień (np. płyty żebrowane), typ i wielkość spoin oraz detale montażowe.

Nasz cel jest niezmienny: stworzyć rozwiązanie, które gwarantuje absolutną szczelność, bezpieczeństwo i bezawaryjną pracę przez lata.

Jak to zrealizowaliśmy, czyli od wizji lokalnej do odbioru

Zaczęliśmy od wizji lokalnej i inwentaryzacji pomieszczeń, aby zaprojektować gabaryty zbiorników pod rzeczywiste drogi transportowe. Na tej podstawie opracowaliśmy dokumentację warsztatową z dokładnym rozmieszczeniem króćców oraz osprzętu.

W trakcie realizacji inwestor otrzymał od nas pełne doradztwo w zakresie bezpieczeństwa pracy – m.in. w kwestiach takich jak wanny wychwytowe czy czujniki zalania. Równie istotny był stały kontakt operacyjny, umożliwiający szybkie podejmowanie decyzji logistycznych.

To właśnie te „miękkie” elementy projektu często przesądzają o jego płynności i terminowej realizacji.

Efekt dla muzeum – spokój operacyjny i gotowość na scenariusze awaryjne

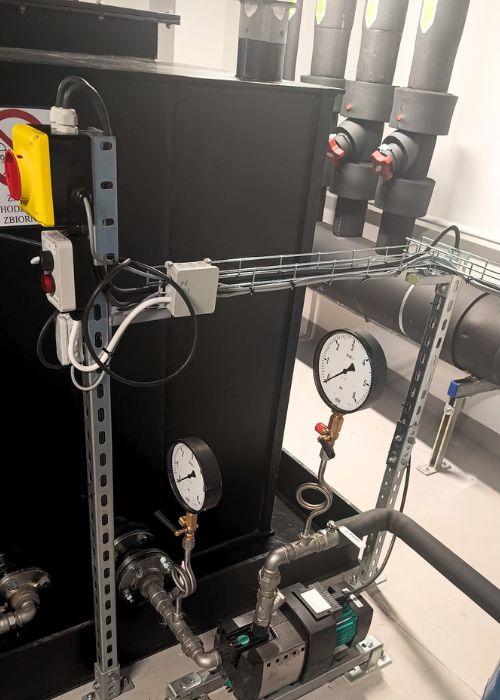

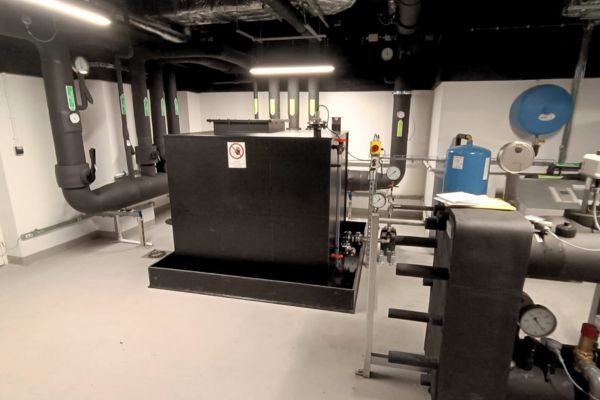

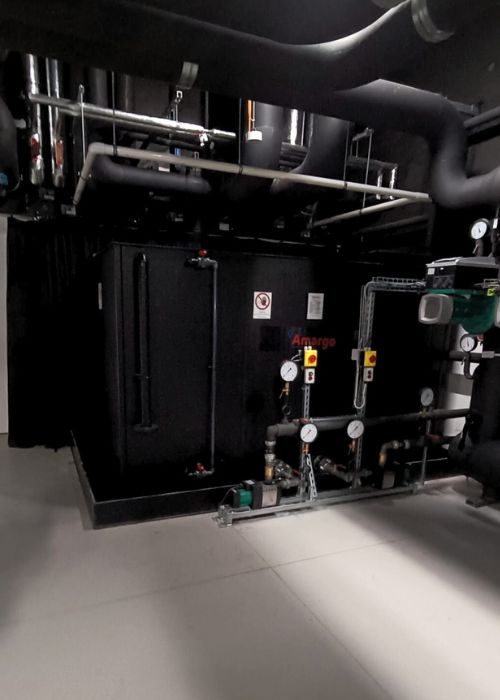

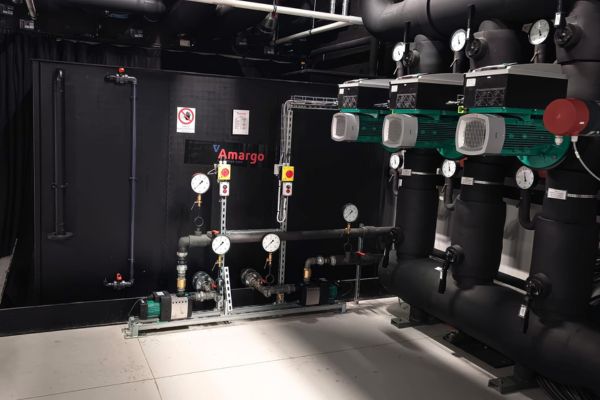

Nowy układ zapewnił muzeum kontrolowaną ścieżkę zrzutu glikolu z układu chłodzenia i bezpieczne magazynowanie medium z pełnym zabezpieczeniem otoczenia (wanny wychwytowe).

Dla służb utrzymania ruchu oznacza to:

• krótsze postoje,
• klarowną procedurę,
• łatwiejsze serwisowanie.

Co więcej, pozytywna współpraca i zadowolenie z realizacji stały się przepustką do kolejnego projektu – zbiornika na wodę dla jednego ze szpitali w województwie kujawsko-pomorskim.
