Seria produktów termoplastycznych wysoce modyfikowanych typu PE 500 / 1000 Matrox obejmuje techniczne tworzywa sztuczne pozwalające na rozwiązywanie różnorodnych problemów związanych z tarciem, zużyciem ciernym, przywieraniem, utrudnionym odspajaniem oraz ogólnie rzecz biorąc transportem / przesyłem / przesypywaniem / magazynowaniem / frakcjonowaniem materiałów w wielu dziedzinach przemysłu. Wyjątkowo niskie tarcie powierzchniowe, doskonała odporność na zużycie mechaniczne, wysoka udarność, wysoka odporność na działanie czynników chemicznych, a także doskonała przydatność użytkowa, także w odniesieniu do wymagających zastosowań, to kluczowe właściwości produktu.

Nowy skład używanego do produkcji ekstruzji / prasowania dedykowanego tworzywa sztucznego o wysokiej i ultra wysokiej gęstości molekularnej został opracowany przez wykwalifikowaną grupę badawczą (pion badawczo-rozwojowy połączony z laboratorium) specjalnie na potrzeby transportu materiałów sypkich, żrących - agresywnych chemicznie, klejących – trudnoodspajających się od powierzchni stalowych i aluminiowych naczep / skrzyń transportowych / wagonów kolejowych / łyżek koparkowych, załadowczych, lejów wsypowych, wysypowych, odbiorczych / rynien transportowych / przenośników ślimakowych / silosów i zasobników magazynowych / urządzeń załadowczych / zgarniaków / ładowni statków oraz w celu zaspokojenia potrzeb przemysłu górniczego odnośnie zmniejszenia oporów przepływu materiałów sypkich w zasobnikach – bunkrach, a także ułatwienia opróżniania i jednocześnie znacznego wydłużenia żywotności wykładzin, tym samym urządzeń technologicznych.

Zmiany wilgotności i wielkości cząstek materiałów sypkich wpływają ujemnie na charakterystyki przepływu / przesyłu produktu. Konwencjonalne powierzchnie stalowe stają się z czasem szorstkie i ulegają korozji, co sprawia, że materiał sypki przywiera do powierzchni stali. Związane z tym problemy stale narastają i wpływają ujemnie na produktywność / efektywność technologii (między innymi mniejsze pojemności silosów, zasobników itd.) oraz bezpieczeństwo procesowe.

Podstawowe korzyści ekonomiczne wynikające z porównania wykładzin tworzywowych PE Matrox z metalowymi - stalowymi/aluminiowymi to przede wszystkim:

• niższe koszty – szacuje się iż koszty wyłożenia zbiornika silosowego tworzywem technicznym Matrox wynoszą zaledwie 30% kosztów stali konstrukcyjnej.
• niższa masa – wyłożenie stalowego zbiornika silosowego o powierzchni 200 m2 wymagającego renowacji oznacza niższą masę łączną konstrukcji o blisko trzy tony w porównaniu z użyciem nowych blach stalowych (S235JR) mocowanych metodą spawania. Płyty tworzywowe typu Matrox odciążają konstrukcję pod względem statycznym, a równocześnie ułatwia prace montażowe.



• dłuższa żywotność – wykładziny polietylenowe Matrox charakteryzują się znacznie większą żywotnością w porównaniu do konwencjonalnej stali konstrukcyjnej – co potwierdzają konkretne badania, a mianowicie: w próbie na ścieranie z zawiesiną piasku płyty PE-UHMW o masie cząsteczkowej 5 mln g/mol Matrox uzyskały wynik współczynnika tarcia / ścierania liczony jako objętość materiału utracona w przebiegu próby na poziomie 80 – o 46% lepszy w porównaniu do wartości 150 odpowiednio uzyskanej dla stali S235JR.
• Jeśli chodzi o zalety w konkretnej aplikacji jaką są skrzynie wywrotek i naczep samochodów ciężarowych to poza innymi aspektami jak brak korozji, zużycia materiału, izolowanie termiczne (niezwykle ważne zwłaszcza przy transporcie asfaltu na znaczne odległości i w warunkach niskich temperatur otoczenia) należy podkreślić zdecydowanie ułatwiony rozładunek. Wskutek zapiekania się materiału sypkiego w starych i zużytych skrzyniach wywrotkowych, rozładunek materiału jest coraz bardziej czasochłonny, a w określonych warunkach także bardziej niebezpieczny, bowiem ładunek zsuwa się ze skrzyni dopiero przy ekstremalnych kątach podniesienia skrzyni w sposób nagły i niekontrolowany. Wyłożenie skrzyni wykładziną Matrox zapewnia niezawodny i równomierny spływ masy materiału. Tym samym zapewnione jest zsuwanie się materiału z powierzchni ładunkowej już przy niskich kątach wychylenia skrzyni – szybko i bez przywierania resztkowych ilości materiału – przez co ulega skróceniu czas rozładunku.

W zbiornikach typu silosy wyposażone w leje wysypowe typowym problemem jest tworzenie się mostów i spływ rdzeniowy - ze środka zbiornika, przy ścianach materiał zalega. Następuje rozdzielenie ziaren mieszaniny (odmieszanie materiału) wskutek lejkowego spływu materiału. Najpierw ulega opróżnieniu środkowa część zbiornika silosowego, po czym usunięty zostaje materiał nagromadzony na ścianach. Prowadzi to do rozdzielenia ziaren materiału sypkiego, ponieważ przy napełnianiu zbiornika silosowego materiał drobnoziarnisty gromadzi się w środku zbiornika poniżej punktu napełniania, podczas gdy materiał gruboziarnisty odkłada się na obwodzie, wzdłuż ścian. Aby zapewnić ponowne wymieszanie materiału przy jego pobraniu ze zbiornika, konieczne jest zapewnienie masowego spływu materiału, tak by zminimalizować zjawisko odmieszania lub całkowicie je wyeliminować. Zastosowanie wykładziny Matrox zapewnia zmniejszenie tarcia między materiałem sypkim i ścianami leja, co umożliwia optymalny spływ materiału i całkowite opróżnienie leja, nawet przy mniejszych kątach stożkowych ściany. Przykładowo zalecany kąt stożkowy dla uzyskania maksymalnego spływu masowego przy różnych materiałach ścian dla węgla i wilgotności 29% wynosi odpowiednio:

• przy przesypie ciągłym



• przy pracy z przerwami 3 dni

Główne sektory / branże zastosowań wykładzin PE Matrox to między innymi:

1. Górnictwo
2. Przemysł przetwórczy kruszyw
3. Transport wewnętrzny, drogowy i kolejowy
4. Magazynowanie, przeładunek
5. Jako następujące aplikacje:
   • wykładziny skrzyń transportowych pojazdów terenowych, naczep, pojazdów utrzymania dróg, wagonów kolejowych

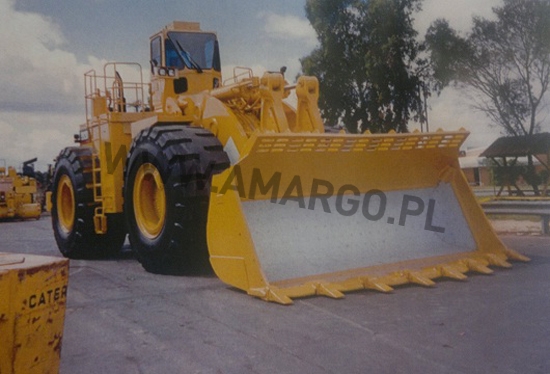

   • wykładziny łyżek załadowczych, koparkowych, ładowarek
   • wykładziny lejów samowyładowawczych, rynien transportowych, zsuwni, przenośników, szyn ślizgowych
   • odporne na ścieranie zgarniaki, zbieraki, listwy kierujące, prowadnice, zasuwy płytowe, lemiesze spycharek
   • ładownie statków, silosy, kontenery, bunkry

Podczas wydobycia, produkcji, przerobu, przesyłu, mieszania, frakcjonowania następujących materiałów sypkich:

• piach, żwir, iły, glina, torf, wapień, rudy żelaza, węgiel, koncentrat miedzi
• sproszkowane substancje chemiczne, nawozy, gips syntetyczny, sól kamienna, piasek kwarcowy, koncentraty cynku, talk, boksyt, pyły, cement, wióry, skały, asfalt, bitum…

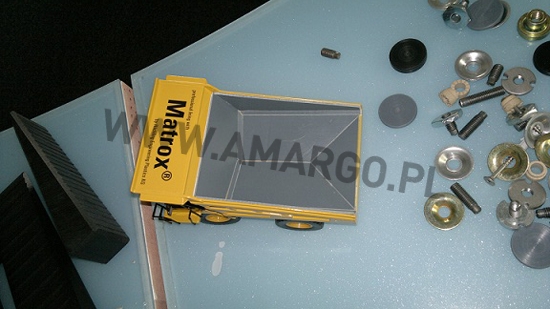

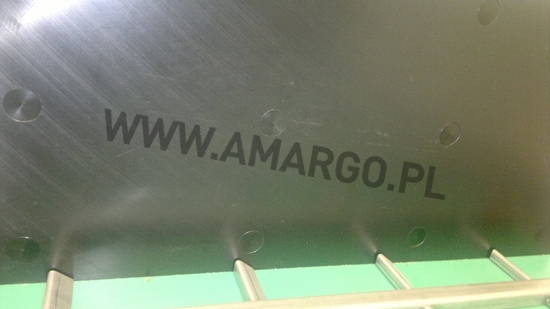

Główne metody mocowania – przytwierdzania wykładzin do podłoża to:

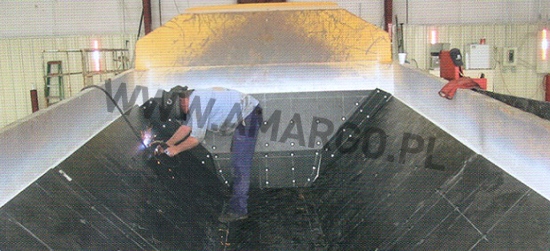

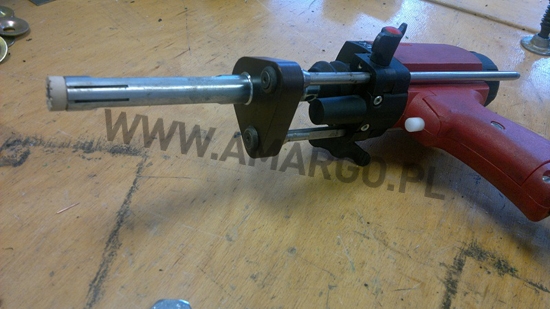

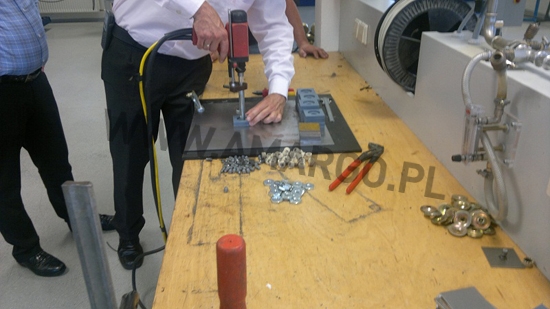

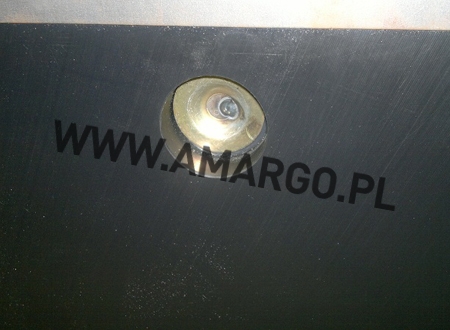

• doczołowe zgrzewanie kołków gwintowanych, nakrętka talerzowa lub sześciokątna zabezpieczona przed samowykręceniem

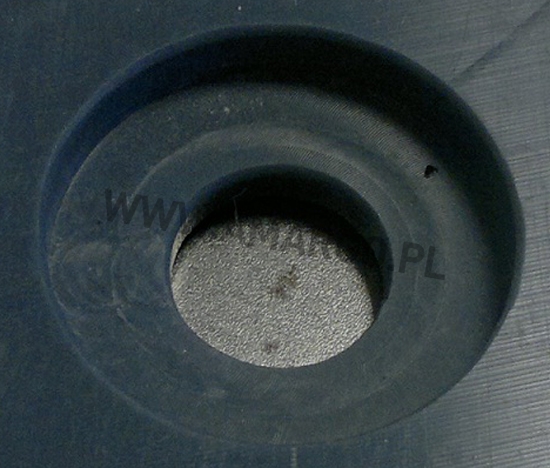

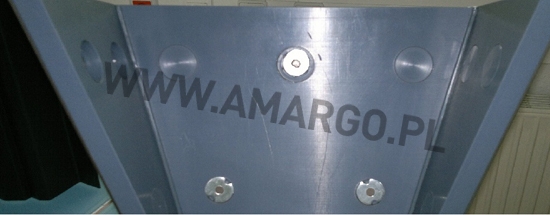

• zgrzewanie metalowych podkładek systemowych w kształcie talerzyka i nakładki kryjące Matrox
• wstrzeliwanie kotw w beton, kołki rozporowe, śruby z łbem wpuszczanym lub podkładki zgrzewane

Dla ochrony najwyżej ułożonego rzędu płyt należy przewidzieć listwę kryjącą – ochronną zapobiegającą wnikaniu materiału sypkiego pod wykładzinę.

MOŻLIWOŚCI PRODUKCYJNE

Płyty wykładzinowe zazwyczaj produkujemy w zakresie grubości od 6 do 20 mm (w razie potrzeby dostępne są również grubości od 1 do 200 mm), w formie płaskich arkuszy o formacie 2000x1000 mm, 3050x1250 mm, 4000x2000 mm, 6000x2000 mm oraz nawet 6000x2500 mm – format MegaSheet – celem wyeliminowania kosztów obróbki przygotowawczej materiału, zmniejszenia liczby elementów mocujących, zapewnienia szczelności bez dodatkowych zabiegów typu ekstruzyjne spawanie miejsc łączenia płyt oraz ograniczenia odpadów. Na życzenie Klienta możemy wyprodukować wykładziny w formie rolki w zakresie grubości od 6 do 15 mm i w formacie – szerokość nawet do 5 metrów, długość do 14,6 metrów.

WARIANTY WYKONANIA, DOBÓR ROZWIĄZAŃ

W zależności od rodzaju frakcji, a także warunków pracy oferujemy kilkanaście rozwiązań materiałowych, między innymi modyfikowany materiał U 110 odporny nawet na wysoką temperaturę rzędu 190°C występującą podczas transportu mieszanek bitumicznych / asfaltu, materiał antystatyczny EX 60 do stosowania w obszarach zagrożenia wybuchowego, materiał trudnopalny SE i antystatyczny zaliczany do klasy pożarowej V0 zgodnie z międzynarodową metodą prób UL94 dzięki właściwościom samogaszenia, materiał FC z atestami FDA przeznaczony do kontaktu z żywnością / produktami spożywczymi, materiał typu PUR jako kombinacja polietylenu i poliuretanu do ekstremalnych obciążeń udarowych i uderzeniowych, tak więc prosimy przesyłając zapytanie ofertowe koniecznie o dokładny opis miejsca zabudowy wykładziny – zastosowania z podaniem warunków pracy, temperatury, rodzaju i stanu materiału bazowego (do którego będzie montowana wykładzina), wymiarów do wyłożenia. Mile widzane są również zdjęcia miejsca montażu lub wizja lokalna. Zapytania prosimy przesyłać poprzez e-mail na adres biuro@amargo.pl lub na fax +48 22 722 34 48.

Razem z naszym Partnerem dysponujemy ponad 40’letnim doświadczeniem w zakresie techniki wykładania. Listę obiektów referencyjnych przesyłamy na zapytanie – prośbę.

Zapraszamy do współpracy! Zawsze gwarantujemy Państwu fachowość, doradztwo od strony praktycznej oraz najwyższy poziom techniczny oferowanych produktów! High Performance Plastics!
